Hệ thống đường nước nhà tắm chính là mạch máu quan trọng trong cấu trúc một ngôi nhà giúp đảm bảo sự tiện nghi trong sinh hoạt hàng ngày. Việc thiết kế sai kỹ thuật không chỉ gây ra rắc rối như tắc nghẽn, rò rỉ mà còn khiến gia chủ tốn kém chi phí đục phá, sửa chữa sau này. Cùng ongdathoa.com tìm hiểu những quy chuẩn kỹ thuật và quy trình lắp đặt chuyên nghiệp ngay qua bài viết.
Tầm quan trọng của việc thiết kế đường nước nhà tắm đúng chuẩn
Việc lên sơ đồ thiết kế hệ thống nước nhà tắm ngay từ giai đoạn thô là cực kỳ quan trọng. Nó sẽ giúp bạn đảm bảo những điều dưới đây:
- Hạn chế rủi ro sau hoàn thiện: Khi một dự án đã đi vào sử dụng, việc sửa chữa đường ống bị đặt sai vô cùng khó khăn và tốn kém do phải đục nền, tường.
- Đảm bảo vận hành trơn tru: Hệ thống được tính toán kỹ giúp nước cấp mạnh, thoát nhanh và không bị tình trạng dội mùi ngược vào nhà.
- Tiết kiệm chi phí: Giúp nhà đầu tư, gia chủ tránh được các phát sinh không mong muốn trong quá trình thi công và thay thế vật liệu sau này.
4 Thành phần cốt lõi cần chú trọng khi thiết kế hệ thống nước
Một hệ thống đường nước nhà tắm gồm nhiều thành phần khác nhau. Chẳng hạn như hệ thống cung cấp và phân phối nước, hệ thống thoát nước thải, hệ thống thông khí và trang thiết bị, máy móc. Để giúp các nhà đầu tư thi công tiện lợi và vận hành thành công thì cần lưu ý những điều sau:

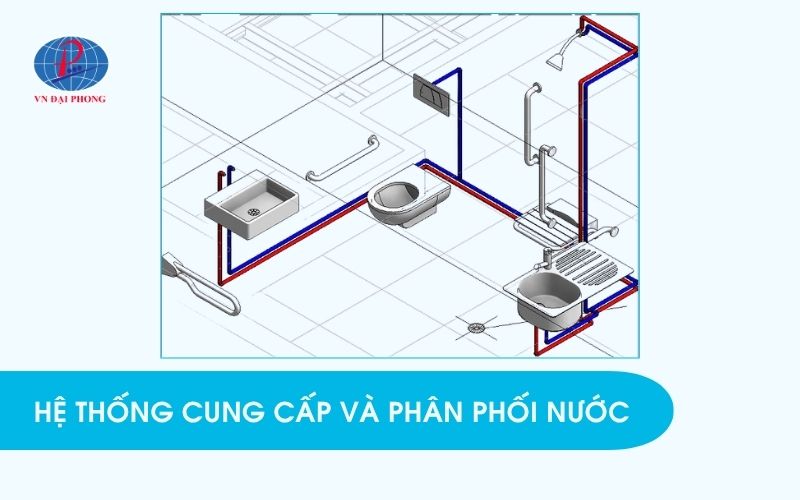

Hệ thống cung cấp và phân phối nước
Đây được xem là mạch máu dẫn nước sạch đến toàn bộ phòng tắm. Hệ thống này bao gồm mạng lưới đường ống chịu áp lực tốt, vận chuyển nước từ nguồn cấp như bể chứa, nước máy. Thông thường sẽ được chia làm hai nhánh chính:
- Đường nước lạnh: Cấp trực tiếp cho bồn cầu, vòi sen, lavabo và máy giặt.
- Đường nước nóng: Dẫn nước qua bình nóng lạnh hoặc máy năng lượng mặt trời rồi mới phân phối đến các đầu vòi pha.

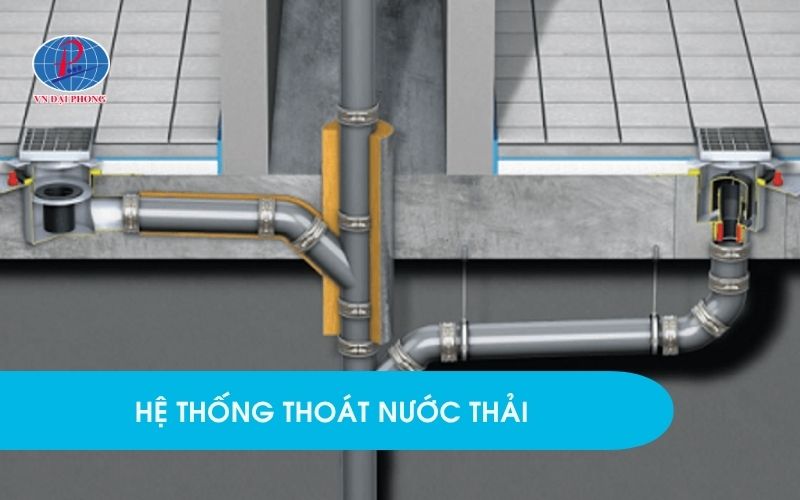

Hệ thống thoát nước thải
Nhiệm vụ của hệ thống thoát nước thải là thu gom và tiêu hủy toàn bộ lượng nước đã qua sử dụng từ sàn nhà và các thiết bị để đưa vào bể phốt hoặc hệ thống thoát nước công cộng. Nhằm đảm bảo vận hành trơn tru, bạn cần phải đảm bảo các yếu tố sau:
- Độ dốc tiêu chuẩn: Các ống thoát nước phải có độ dốc từ 2% – 4% để nước và chất thải tự chảy đi dễ dàng, tránh ứ đọng.
- Phân loại đường thải: Nước thải từ bồn cầu (chứa chất thải hữu cơ) luôn phải đi theo đường ống riêng biệt so với nước thải xám (từ sàn, lavabo, vòi sen) để đảm bảo vệ sinh.

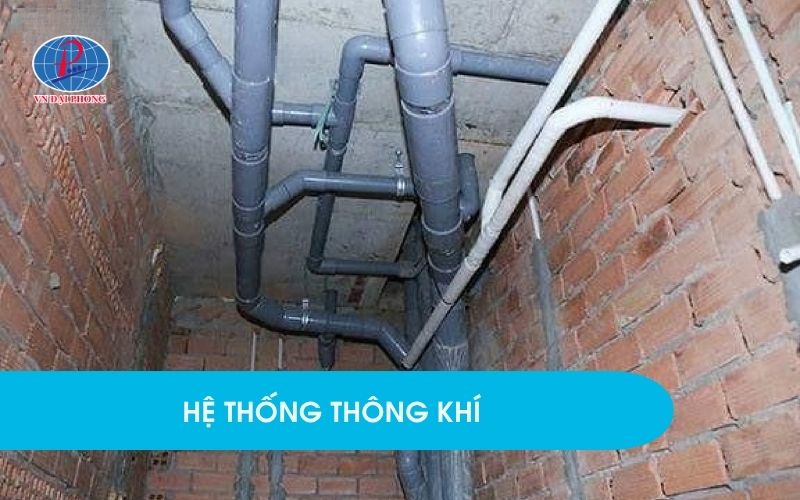

Hệ thống thông khí
Hệ thống thông khí là bộ phận thường bị bỏ quên nhưng lại vô cùng quan trọng. Hệ thống này gồm các ống thông hơi được nối trực tiếp với đường ống thoát nước và kéo dài lên cao hơn mái nhà. Vai trò cốt lõi của nó gồm có:
- Cân bằng áp suất: Giúp không khí lưu thông liên tục, ngăn chặn tình trạng hút chân không làm chậm tốc độ chảy của nước thải.
- Thoát khí ga: Đẩy các khí độc, khí gây mùi hôi từ lòng ống thoát ra ngoài môi trường phía trên cao thay vì tích tụ trong nhà vệ sinh.

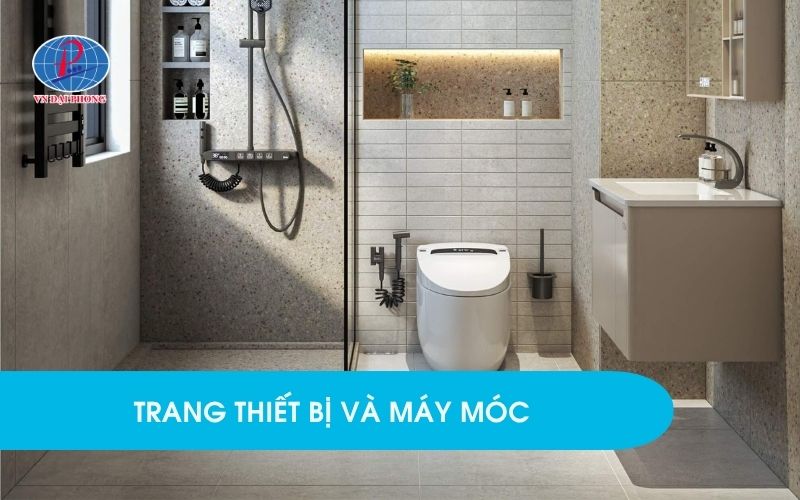

Trang thiết bị và máy móc
Có thể là các thiết bị đầu cuối tương tác trực tiếp với người dùng như bồn cầu, lavabo, vòi sen, bồn tắm hay máy giặt. Điểm lưu ý kỹ thuật quan trọng nhất là bẫy kín nước. Tất cả các thiết bị thoát nước (trừ bồn cầu đã tích hợp sẵn) đều phải lắp bẫy nước dạng chữ P hay chữ S.
Lượng nước bị giữ lại trong bẫy này đóng vai trò như một nút chặn cơ học, ngăn chặn tuyệt đối mùi hôi và côn trùng từ đường ống cống bò ngược lên phòng tắm.
Quy chuẩn kỹ thuật và kích thước ống tiêu chuẩn
Dưới đây là bảng tổng hợp kích thước và vật liệu ống cho hệ thống nước nhà tắm dựa trên thông tin bạn cung cấp:
| Phân loại hệ thống | Vị trí / Thiết bị lắp đặt | Kích thước tiêu chuẩn | Vật liệu khuyến nghị |
| Cấp nước | Đường ống chính từ nguồn | Tối thiểu 20 mm | Nhựa HDPE (ngoài trời/nguồn chính)
Nhựa PPR (nước sinh hoạt) |
| Ống nhánh dẫn đến thiết bị | Tối thiểu 13 mm | Nhựa PPR (nước nóng lạnh sinh hoạt) | |
| Thoát nước | Ống thoát nước chính toàn nhà | > 102 mm | Nhựa uPVC |
| Thoát sàn nhà tắm và bồn tắm | > 38 mm | Nhựa uPVC | |
| Thoát bồn cầu (Bệt) | > 78 mm | Nhựa uPVC | |
| Thông khí | Ống chính thẳng lên trời | > 78 mm | Nhựa uPVC |
| Các ống thông khí phụ | > 38 mm | Nhựa uPVC |

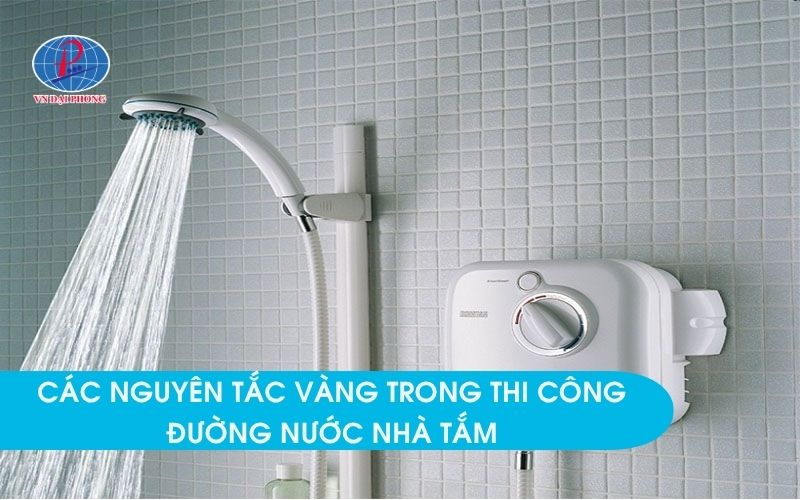

Các nguyên tắc vàng trong thi công đường nước nhà tắm
Để hệ thống vận hành hiệu quả, thợ thi công cần tuân thủ nghiêm ngặt các nguyên tắc sau:
- Độ dốc lý tưởng: Các ống thoát nước nằm ngang phải có độ dốc theo hướng dòng chảy là 1/50 (tương đương 2%). Độ dốc này đảm bảo chất thải rắn được cuốn trôi cùng dòng nước, tránh đọng lại gây tắc nghẽn.
- Hạn chế góc cua và mối nối: Không sử dụng mối nối hình chữ T hoặc chữ X cho hệ thống thoát nước thải vì dễ làm tích tụ chất bẩn. Đồng thời nên hạn chế tối đa các mối nối phức tạp trên đường ống nằm ngang.
- Lắp đặt bẫy nước và thông khí: Mỗi thiết bị vệ sinh bắt buộc phải có bẫy nước riêng và bẫy này phải được thông khí để ngăn mùi. Nếu không sẽ khiến bẫy nước bị khô và mất tác dụng ngăn mùi.
- Khoảng trống thông khí: Nên duy trì khoảng cách giữa vòi nước và lỗ xả sàn để tránh tình trạng nước thải bị hút ngược vào nguồn cấp nước sạch.
Quy trình triển khai lắp đặt đúng kỹ thuật
Quy trình thi công đường nước nhà tắm nên được thực hiện theo 4 bước bài bản sau:
- Bước 1: Cần xác định vị trí nguồn nước, máy bơm, các thiết bị và kích thước ống tương ứng.
- Bước 2: Sắp xếp vị trí hộp gen, đường ống nước nóng/lạnh sao cho tiết kiệm diện tích.
- Bước 3: Lập bản vẽ hướng dẫn lắp đặt cụ thể cho bể tự hoại và các đầu nối thiết bị.
- Bước 4: Thường được triển khai khi ngôi nhà đã hoàn thiện phần thô để đảm bảo tính thẩm mỹ và tránh phá hỏng kết cấu sau này.
Câu hỏi thường gặp
Tại sao nhà tắm mới xây vẫn có mùi hôi từ đường thoát nước?
Có thể do hệ thống thông khí bị lỗi hoặc không lắp đặt bẫy nước cho thiết bị.
Độ dốc của ống thoát nước nhà tắm bao nhiêu là đạt yêu cầu?
Độ dốc chuẩn cho các đường ống thoát nước là nằm ngang 2% (tương đương chiều dài ống 300mm thì độ dốc là 6.5mm).
Có nên sử dụng ống chữ T để nối các đường thoát nước thải không?
Không nên vì các góc vuông này cản trở dòng chảy và là điểm chết khiến chất thải dễ bám lại, gây tắc nghẽn hệ thống.
Thiết kế đường nước nhà tắm không đơn thuần là lắp đặt các đường ống mà còn là một quy trình kỹ thuật đòi hỏi sự chính xác cao từ khâu chọn kích thước đến tính toán độ dốc và thông khí. Hy vọng với những thông tin ongdathoa.com chia sẻ đã mang đến nguồn nội dung hữu ích.
